31. August 2022
Projektlaufzeit: 10.2020 - 08.2022
Projektstatus: abgeschlossen
Förderkennzeichen: G 202010
Das Projekt wurde durchgeführt von:
Mit dem Projekt H2-Messrichtigkeit sollte die Genauigkeit von Balgengaszählern untersucht werden. Gemessen wurde mit Stickstoff (N2) und Wasserstoff (H2) sowie mit Methan (CH4) und einer Methan-Wasserstoff-Mischung (bis zu 30 % H2). Für die Untersuchungen wurden besonders häufig eingesetzte Zählertypen ausgewählt werden. Ferner wurde die Druckstabilität von Haushaltsdruckreglern bei verschiedenen Durchflusswerten und Gasarten bestimmt.
Mechanische Gaszähler wie Balgengaszähler werden in hohen Stückzahlen in den Haushaltsmessstellen eigesetzt. Für die Abrechnung wird aus dem gemessenen Betriebsvolumen, dem Ausgangsdruck des vorgeschalteten Druckreglers, dem höhenabhängigen Mittelwert des Umgebungsdrucks sowie Gasbeschaffenheitswerten die bezogene Menge und Energie berechnet. Durch die zunehmende Einspeisung von Wasserstoff in die öffentliche Gasversorgung ist der Nachweis der Messrichtigkeit von Haushaltsgaszählern erforderlich. Bei einer Zumischung von bis zu 10 Prozent Wasserstoff wird die grundsätzliche Eignung von Gaszählern durch die Physikalisch-Technische Bundesanstalt (PTB) als technisch unbedenklich angesehen. Für höhere Konzentrationen und reinen Wasserstoff liegen jedoch nur wenig Daten vor.

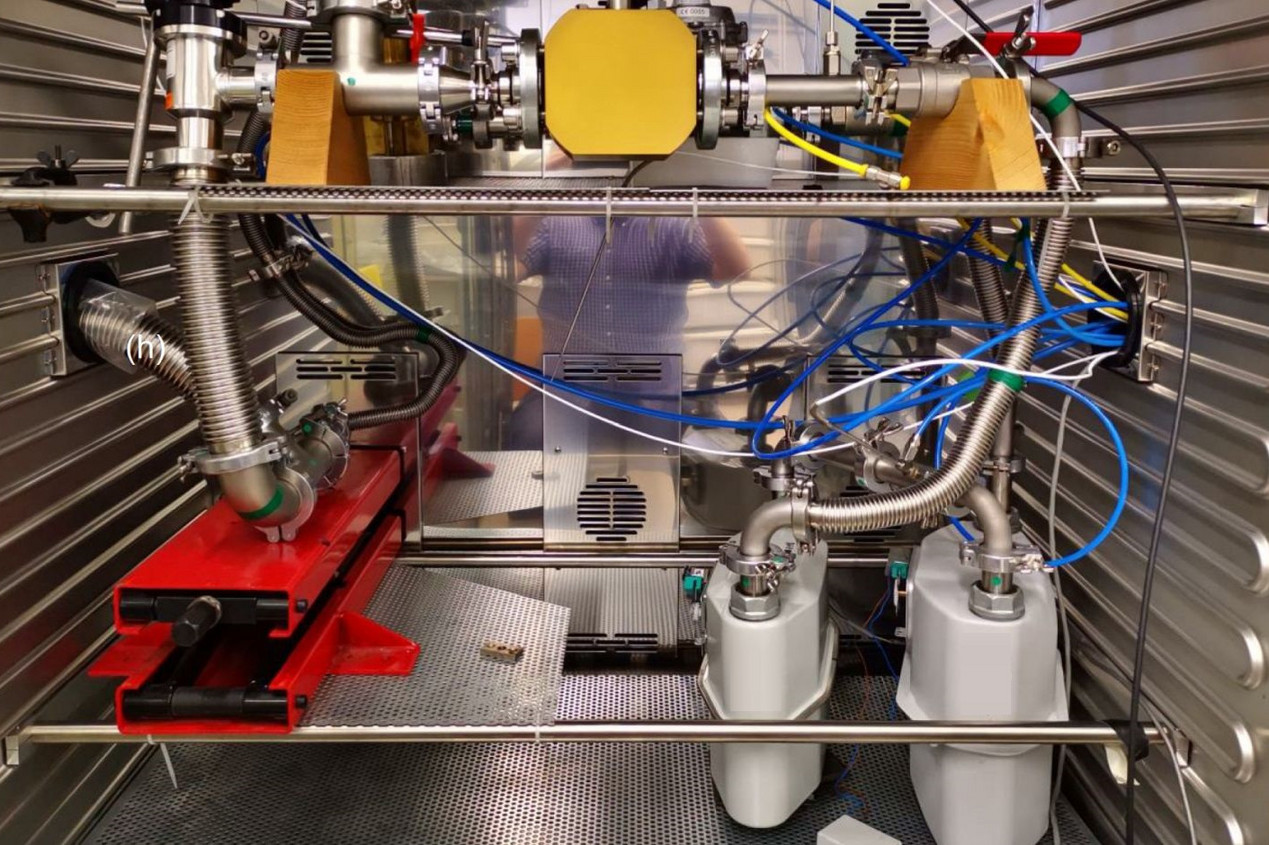

Im Projekt H2-Messrichtigkeit wurden Messreihen mit verschiedenen Gasen durchgeführt – mit Stickstoff, Methan, Methan-Wasserstoff-Gemische und Wasserstoff. Aussagen zur Messrichtigkeit bzw. zur Regelgüte von Haushaltsdruckreglern im Verbund mit Balgengaszählern liefern. Die Ergebnisse zeigen, dass Haushaltsdruckregler und Balgengaszähler grundsätzlich für eine Einspeisung von sowohl 30 Prozent als auch von reinem Wasserstoff in das Erdgasnetz geeignet sind.
Der Forschungsbericht steht Ihnen als Bestandteil ausgewählter Abonnements des DVGW-Regelwerk Online Plus zur Verfügung. Als Nicht-Abonnent können Sie Forschungsberichte dann als PDF kostenpflichtig über das DVGW-Regelwerk Online Plus beziehen.
Exklusiv für DVGW-Mitglieder steht die Kurzfassung unter MEIN DVGW bereits zum Download bereit.
