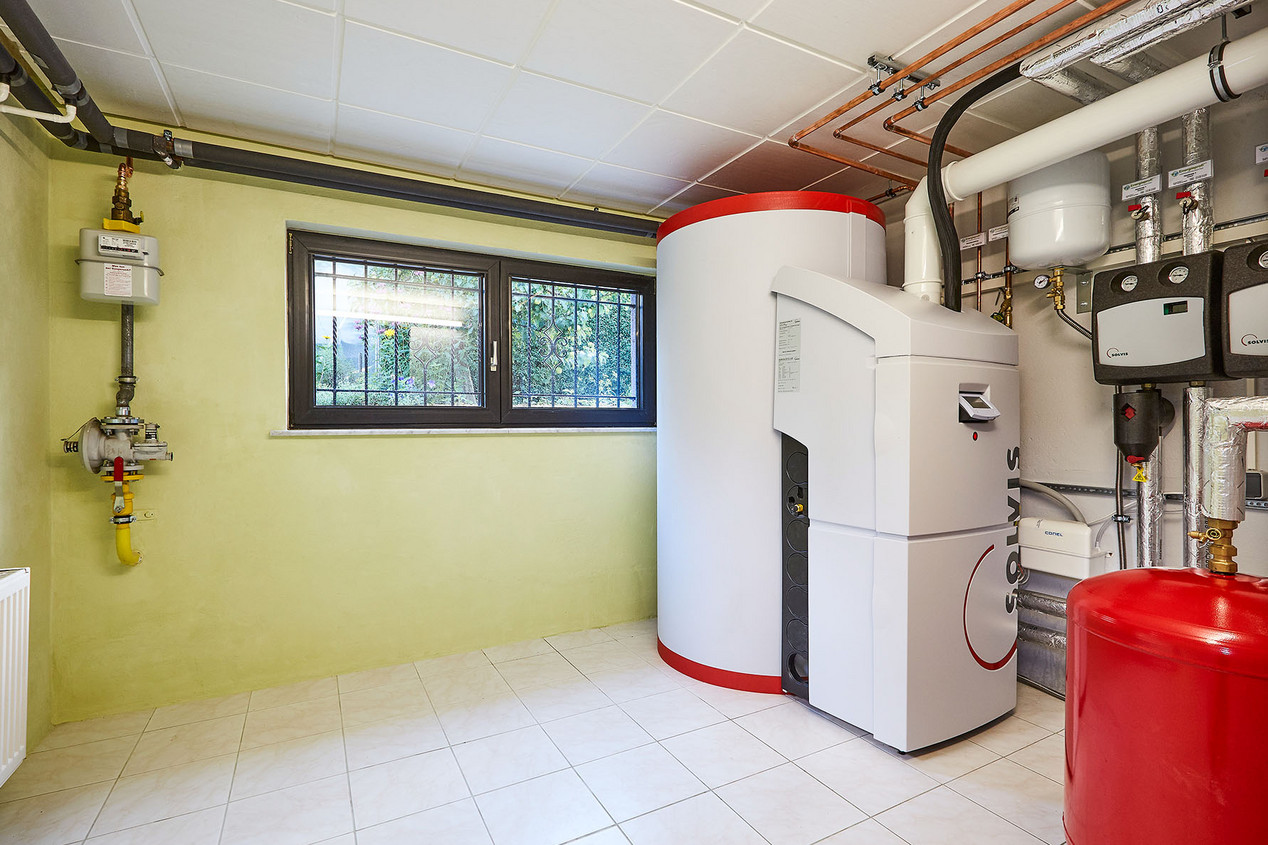

Gas-Brennwertgerät mit Warmwasserspeicher

01. Juli 2024

HyLeak

Leckage-Raten und Konzentrationsfelder in Räumen (Phase 1; G 202412)
In HyLeak wird der Austritt von Wasserstoff in einem Kellerraum simuliert.; © BDEW/Swen Gottschall Fotografie
Forschungsprojekt
Projektbeschreibung

Projektlaufzeit: 07.2024 - 10.2024

Projektstatus: abgeschlosen

Förderkennzeichen: G 202412

Ziele und Methodik

Im Rahmen von HyLeak wurde untersucht, welche Auswirkungen verschiedene Leckage-Raten auf die Raumluftkonzentration bei Verwendung von Wasserstoff haben. Betrachtet wurden Leckage-Raten mit Luft von 1,1 l/h, 2,5 l/h und 3,30 l/h bzw. 70 l/h oder 100 l/h stellvertretend für Grenzwerte bei bestimmungsmäßigem Betrieb und für den Fehlerfall wie z. B. Überströmmenge oder Membranriss.

Hierfür simulierten die Forschenden mittels Numerischer Strömungsmechanik (Computational Fluid Dynamics, CFD) die Konzentrationsverteilung von Erdgas und Wasserstoff durch Ausströmöffnungen in unterschiedlich großen Räumen. Folgende Untersuchungen haben sie dafür durchgeführt:

  • Berechnung der Konzentrationsverteilung von Wasserstoff und Erdgas in zwei verschiedenen  Raumtypen wie Besenkammer und Kellerraum (CFD-Simulation)
  • Ermittlungen der Anforderungen an die Belüftung von Aufstellräumen von GDRM-Anlagen mit einer Leckagerate (Methan und Wasserstoff) unter Bezugnahme auf die Technische Regel G 491 (Gasdruckregelanlagen für Eingangsdrücke bis einschließlich 100 bar)



Ergebnisse

In mehreren DVGW-Forschungsprojekten wurde bereits untersucht, inwieweit die bestehende Gasinfrastruktur für den Transport von Wasserstoff geeignet ist – sowohl materialseitig als auch funktionell. Dabei traten zunehmend konkrete Fragen zur operativen Planung und Umstellung der Netze und Anlagen von Erdgas auf Wasserstoff auf, auch dazu, wann und wie Wasserstoff entweicht. Das ist relevant, da alle Aspekte der technischen Sicherheit bekannt sein müssen und das Technische Regelwerk entsprechend angepasst werden muss.

Zu Leckage-Raten mit Luft und anderen Gasen gibt es bereits umfassende Informationen in der Literatur. Allerdings wurde noch nicht abschließend untersucht, wie sich bei einem Austritt von Wasserstoff die Gasekonzentrationen im Raum bzw. in der Luft verteilen und wie dies bewertet werden kann. Das Forschungsprojekt HyLeak hat diese Punkte mittels Simulationen untersucht.

Das Ergebnis: Ausbreitung von Methan und Wasserstoff in einem Aufstellungsraum einer GDRM-Anlage mit einem Raumvolumen von 80 m³ zeigen, dass das Konzentrationsfeld von Wasserstoff aufgrund der höheren Leckagerate, der geringeren Dichte und der höheren Diffusivität ausgedehnter ist als das von Methan. Die Darstellungen der Konzentrationsverteilungen in der Mittelebene des Aufstellungsraums zeigen auch in diesem Fall, dass hohe Konzentrationen von Methan und Wasserstoff ausschließlich in der unmittelbaren Umgebung der Leckage auftreten.

Zusammenfassend kann gesagt werden, dass die Simulationen mit den angenommenen Randbedingungen für Wasserstoff und Methan unter vergleichbaren Bedingungen keine größeren Risiken durch den Einsatz von Wasserstoff im Vergleich zu Methan bzw. Erdgas zeigen.
